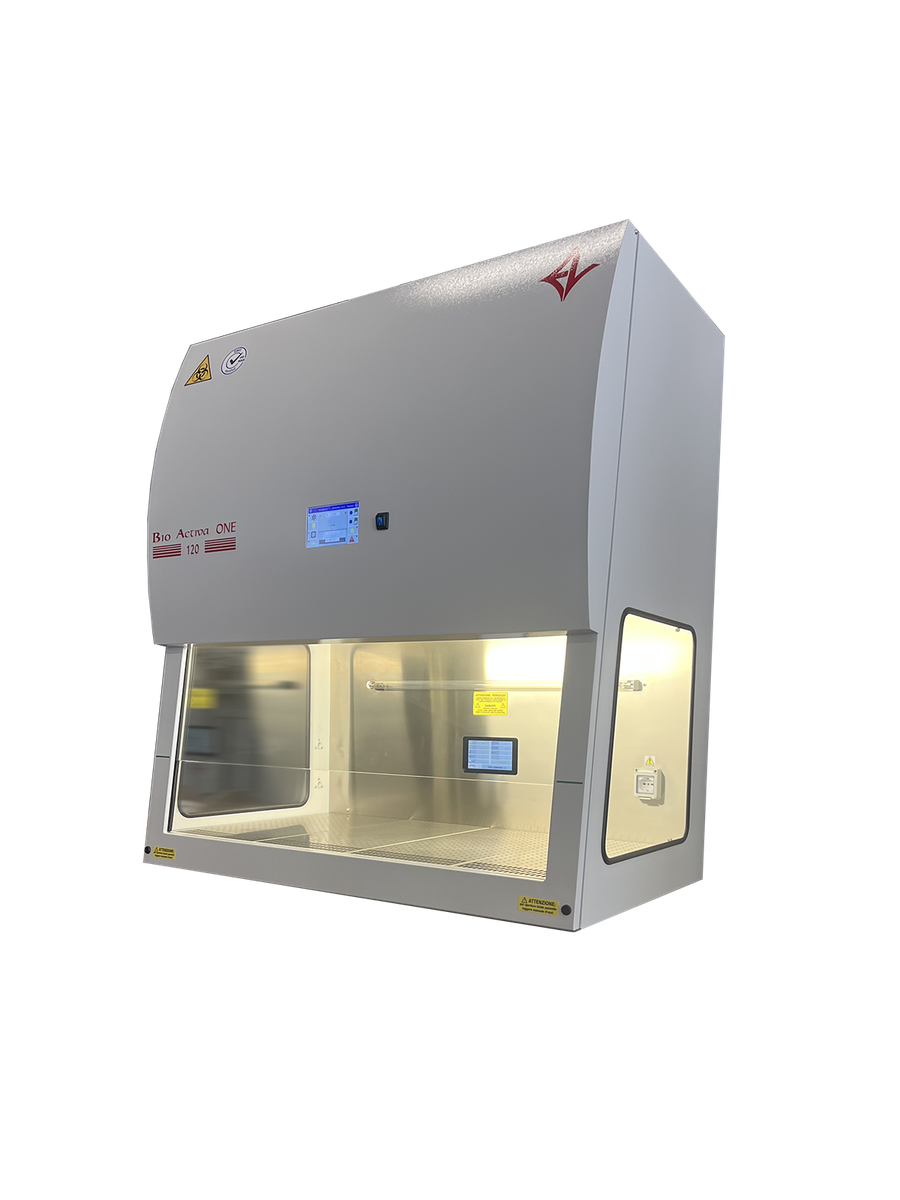

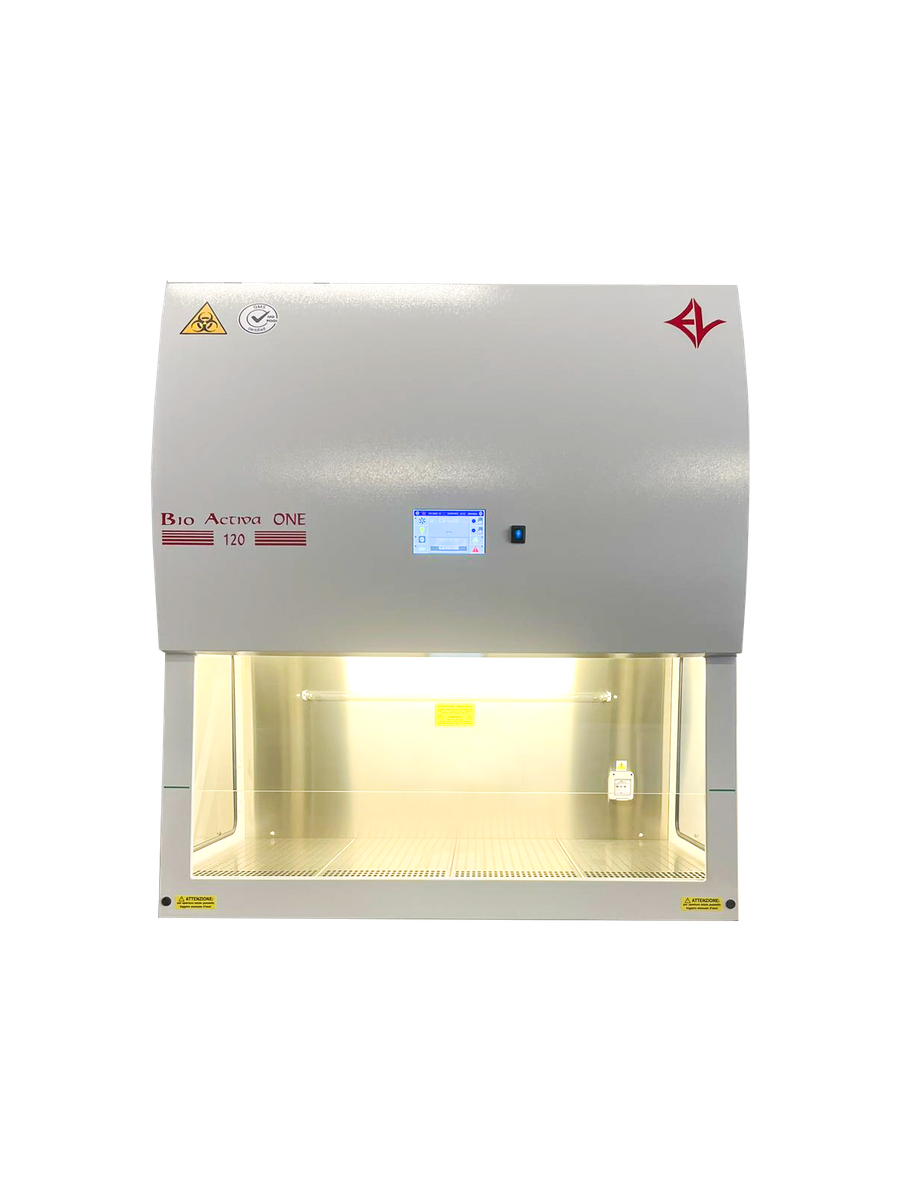

Bio Activa ONE è una cappa Biohazard a flusso laminare verticale Classe II Tipo A, trasformabile in configurazione B3, progettata per garantire la protezione contemporanea di operatore, prodotto e ambiente. La camera di lavoro opera in classe minima ISO 5 secondo EN 14644-1:2016.
Il modello ONE rappresenta una configurazione evoluta della gamma Elmont grazie al vetro frontale motorizzato, alla gestione elettronica avanzata, alla possibilità di controllo remoto tramite PTD2023 e alla disponibilità, su richiesta, della versione IVD.
Applicazioni
- Virologia
- Microbiologia
- Ematologia
- Biotecnologia
- Manipolazione di DNA
- Controllo qualità in ambito alimentare, cosmetico e farmaceutico
Principio di funzionamento
L'aria sterile filtrata scende verticalmente nell'area di lavoro e attraversa il piano. L'aria contaminata viene aspirata nel plenum superiore: circa il 70% viene ricircolato verso la zona di lavoro dopo filtrazione assoluta, mentre il restante 30% viene espulso attraverso un secondo motoventilatore e ulteriore filtrazione. L'aria ambiente richiamata dall'apertura frontale genera una barriera di isolamento a protezione dell'operatore.
Caratteristiche costruttive
- Carpenteria esterna in lamiera d'acciaio verniciata a forno con polvere epossidica RAL 7035
- Finestrature laterali in vetro da 3 mm
- Fondale interno posteriore in acciaio inox AISI 304 finitura Scotch Brite
- Due fori Ø 23 mm per rubinetti gas/vuoto o passacavo
- Piano di lavoro forato in acciaio inox AISI 304 suddiviso in segmenti rimovibili
- Vasca di raccolta liquidi sotto il piano di lavoro
- Vetro frontale temperato da 6 mm con movimento motorizzato verticale 0–50 cm
- Filtri HEPA H14 con efficienza >99,995% MPPS secondo EN 1822 su downflow ed exhaust
- Due motoventilatori centrifughi interni a controllo automatico separato
- Illuminazione LED con intensità sul piano >800 lux
- Presa elettrica interna 4 A
- Microprocessore con display grafico LCD multilingua
- Regolazione automatica di downflow ed exhaust
- Visualizzazione della temperatura interna della camera di lavoro
- Prese per DOP test su mandata ed exhaust
- Riavviamento automatico dopo black-out
Controllo avanzato
- Display grafico con lettura in tempo reale di downflow e barriera frontale
- Contaore generale, contaore UVC e contaore presa interna
- Timer UVC con countdown
- Timer presa interna fino a 24 ore
- Comando up/down per il vetro motorizzato
- Tacitazione allarme sonoro
- Funzione emergenza con incremento della velocità di espulsione
- Storico allarmi resettabile
- Password di avvio
- Modalità standby a flusso ridotto per risparmio energetico
Opzioni evolute
- Display touch screen a colori da 7" con interfaccia più intuitiva e informazioni aggiuntive
- PTD2023 con monitor touch screen interno, connettività Wi-Fi/LAN e supporto al controllo remoto
- Camera di lavoro completamente in acciaio inox senza vetri laterali
- Ventilatori con sistema inverter
- Predisposizione con collare Ø 250 mm per canalizzazione all'esterno e trasformazione in classe B3
- Versione IVD disponibile su richiesta
Specifiche tecniche
| Caratteristica | 90 | 120 | 150 | 180 |
|---|---|---|---|---|
| Dimensioni utili interne (L x P x H) | 97 x 69 x 60 cm | 128 x 69 x 60 cm | 146 x 69 x 60 cm | 188 x 69 x 60 cm |
| Dimensioni esterne (L x P x H) | 99 x 79,5 x 144 cm | 129 x 79,5 x 144 cm | 147 x 79,5 x 144 cm | 189 x 79,5 x 144 cm |
| Dimensioni con supporto (L x P x H) | 99 x 79,5 x 224 cm | 129 x 79,5 x 224 cm | 147 x 79,5 x 224 cm | 189 x 79,5 x 224 cm |
| Peso | 180 kg | 210 kg | 235 kg | 275 kg |
| Velocità media LAF | 0,40 m/s di default, modificabile dall'utente | |||
| Velocità media barriera frontale | > 0,40 m/s | |||
| Lampade LED | 3 x 10 W | 3 x 13 W | 3 x 20 W | 3 x 24 W |
| Lampada UVC opzionale | 1 x 15 W | 1 x 30 W | 1 x 36 W | 1 x 36 W |
| Rumorosità | < 60 dB | |||
| Alimentazione | 230 V - 50/60 Hz | |||
| Potenza nominale installata | 630 W | 660 W | 690 W | 900 W |
| Portata aria espulsa | Variabile da circa 400 m³/h | |||
| Incremento termico | < 4 °C | |||
| Efficienza filtrazione | >99,995% MPPS H14 | |||
| Illuminazione piano di lavoro | >800 lux | |||
Conformità dichiarate dal produttore
- UNI EN 12469:2001
- EN 1822
- UNI EN 14644-1:2016, classe minima ISO 5
- IEC 61010-1:2010
- EN 61326-1:2021 + A1:2016 + COR1:2019
- Direttiva Macchine 2006/42/CE
- Direttiva EMC 2014/30/UE
- Regolamento (UE) 2017/746 IVD
Accessori disponibili
- Sistema PTD2023 con monitor touch interno
- Piani di lavoro speciali
- Piano a vassoio tipo USA
- Piano antivibrazione incassato
- Piani scorrevoli porta microscopio

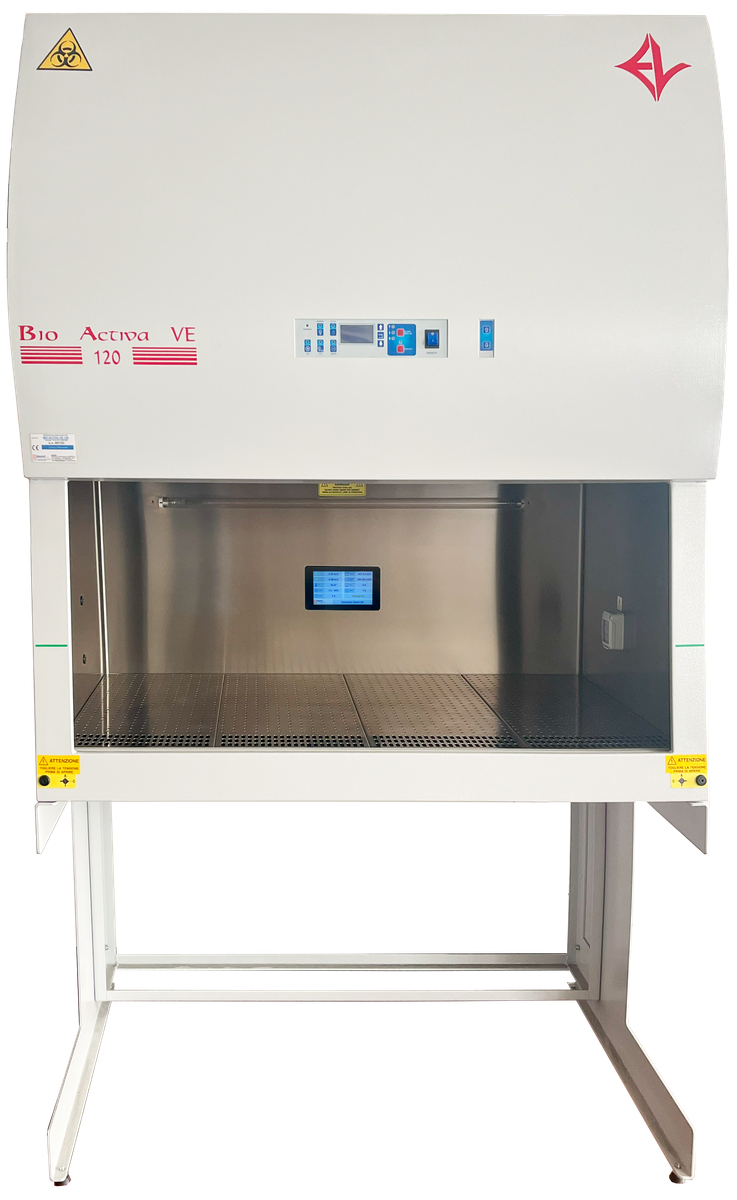

- Supporti da pavimento
- Mobiletti e cassettiere metalliche su ruote
- Rubinetti gas o vuoto ed elettrovalvola
- Presa elettrica interna aggiuntiva Schuko
- Lampada UVC
- Filtri ULPA 15 in alternativa agli HEPA H14
- Accessori per canalizzazione all'esterno
DIELLELAB può supportare la configurazione della Bio Activa ONE in funzione del livello di automazione, delle esigenze IVD, della necessità di controllo remoto e dell'eventuale trasformazione in B3. Quotazione su richiesta.
